RK3188采用四核Cortex-A9核心，官方宣称运算速度比Cortex-A7提升35%，另有消息称，RK3188在CPU端比Tegra 3要快30%，在GPU端比Tegra 3快40%。除了性能强劲之外，全新28nm lp工艺还带来了更低的功耗，相比45nm LP SoC低功耗工艺，新工艺性能提升55%的，功耗节省60% 。今天我们就来介绍下广告机常用的RK3188方案中m1主板的详细信息吧！

名称：M1广告机主板

型号：RK3188

功能参数

CPU RK3188 Cortex-A9四核，最高主频1.6GHz
DDR DDR-III 1GB（2GB可?。?/span>
存储 默认标配8GB EMMC NAND芯片，可扩展至最大32GB
LVDS 30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出
HDMI HDMI 1.4标准显示接口，最高支持1080P输出
线路输出 支持标准左右声道线路输出（排针接口）
功放输出 8欧·6W双路音频功放输出
MIC输入 差分MIC输入（排针接口）
USB接口 2个外置竖插接口，4个内置排针接口，1个OTG排针接口
串口 2个TTL排针接口，2个TTL/RS-232兼容排针接口
TF卡 自弹式TF卡插座，最高支持32GB TF卡
摄像头 支持200万以内USB摄像头
WiFi 内置高性能USB接口WiFi模块，支持IEEE 802.11 b/g/n
蓝牙 内置高性能USB接口BT模块（选配），支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0
以太网口 10/100M自适应以太网
背光控制 行业标准液晶屏背光控制接口，支持背光开关和亮度调节
红外?？?标准红外?？亟邮胀泛秃焱饨邮张耪虢涌?/span>
GPIO输入 5路GPIO输入，可扩展GPIO按键和/或数字输入量
实时时钟 超低功耗RTC电路，并可支持定时开关机
指示灯 待机指示和工作指示灯
按键 烧录键（RECOVERY）和复位键
电源输入 支持9~18V宽电压直流电源输入
环境要求 工作温度0°~70°，工作湿度0%~95%（不结露）
主板尺寸 长*宽（123.8mm*87.7mm）
安卓系统 默认Android 4.4.4，可选Android 5.1.1

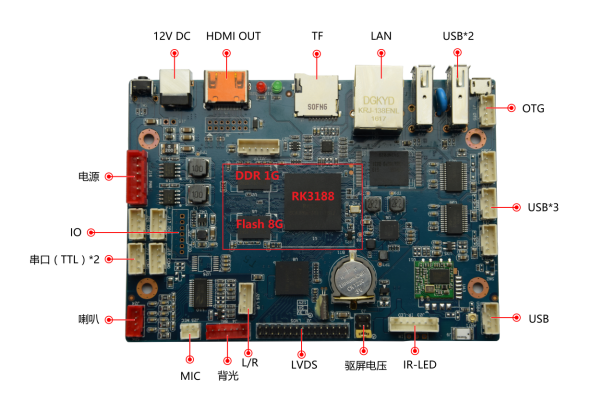

接口定义

J1 TF卡 表贴插座 自弹式TF卡座
J2 LVDS接口 双排-2.0间距 详细定义附后
J3 驱屏跳线接口 双排-2.54间距 1-2输出12V；3-4输出5V；5-6输出3.3V
J4 背光控制接口 单排-2.0间距 1-GND|2-GND|3-ADJ|4-ON|5-12V|6-12V
J5 HDMI接口 直插插座 19针标准HDMI插座
J6 HDMI排针接口 双排-2.0间距 详细定义附后
J7 USB烧录接口 单排-2.0间距 1-V5S|2-D-|3-D+|4-GND（USB烧录/调试）
J8 USB OTG接口 表贴插座 标准Mini USB OTG插座（烧录/调试）
J10 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J11 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J12 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J13 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J14 电源输入插座 直插插座 DC-2.0mm直插插座
J15 电源开关插座 单排-2.54间距 去掉L33并外接电源开关（参考说明一）
J16 电源输入接口 单排-2.54间距 1-STB|2-5VS|3-GND|4-GND|5-12V|6-12V
J17 调试串口（COM2） 单排-2.0间距 1-RX|2-TX|3-GND|4-3.3V（TTL电平）
J18 三线串口（COM0） 单排-2.0间距 1-3.3V|2-TXD|3-RXD|4-GND（TTL电平）
J19 三线串口（COM1） 单排-2.0间距 1-3.3V|2-TXD|3-RXD|4-GND（TTL或232电平）
J20 三线串口（COM3） 单排-2.0间距 1-3.3V|2-TXD|3-RXD|4-GND（TTL或232电平）
J21 I2C扩展接口 单排-2.0间距 1-GND|2-RST|3-INT|4-SDA|5-SCL|6-3V3
J22 按键输入接口 单排-2.0间距 1-GND|2-K5|3-K4|4-K3|5-K2|6-K1|7-3.3V
J23 红外/LED接口 单排-2.0间距 1-RED||2-5VS|3-GREEN|4-IO|5-IR|6-GND|7-5VS
J24 喇叭输出接口 单排-2.0间距 1-OUTP_L|2OUTN_L|3-OUTN_R|4-OUTP_R
J25 MIC输入接口 单排-2.0间距 1-MIC|2-GND
J26 音频线路输出 单排-2.0间距 1-LO_L|2-LO_R|3-GND|4-NC
J27 以太网接口 直插插座 标准RJ45以太网口（带LED）
J28 竖插USB接口 直插插座 标准竖插USB Type A插座
J29 竖插USB接口 直插插座 标准竖插USB Type A插座
IR 红外?？赝?直插封装 红外?？亟邮胀?/span>
D18 运行指示灯 直插LED 绿色运行
D20 待机指示灯 直插LED 红色待机
SW1 烧录模式按键 直插按键 开机长按进入RECOVERY烧录模式
SW2 运行复位按钮 表贴按键 主板运行时复位重启用
ANT1 天线接口 IPEX WiFi/BT外置天线接口
BT1 纽扣电池座 CR1220 卡扣式电池座。
